キャンプ道具を
毎回テトリスのように積み込む。
普段はある程度積みっぱなしで、
テントが奥に積んであって
次のキャンプでは違うテントを持って行く
というような時に入れ替えが大変だったり。
タープを畳むのは最後になるのに、
重量物は下の方に積みたいので
他のものを先に積めなかったり・・・。
ファミリーキャンパーあるあるですよね。
1段棚があると、
下段にテントや長い物を突っ込めて
撤収時の積み込みも楽になるだろうなぁ
なーんて急に思い立ち、
ネットで検索すると、
イレクターパイプというもので
みなさん車中泊のベッドなんかも
作られているではないですか。
シンプルな棚なら簡単にできちゃいそう！
ってことで製作スタートです。
わが家の車はステップワゴン。
3列目シートを床下収納した状態を
デフォルトとして乗っています。
はじめにイメージしたのはこんな感じ。
ジョイントするパーツを調べているうちに、
脚にピンポイントに重量がかかるので、
3列目シートを床下収納した回転床部分の
車体への負荷が気になってきました。
そして脚同士が
天面のフレームにしか繋がっていないので
揺れに対しても弱そうな気が・・・
そこで無難な形状に変更。
これなら点ではなく線で床が重量を受けるし
脚同士も繋がっているので
揺れにも強いのではないかと・・・。
近所のコーナンに問い合わせたところ
イレクターパイプは置いてないけど
同様の規格のスペーシアという
製品ならあるとのこと。
店頭で確認すると問題なさそうです。
ネットで見たイレクターパイプの価格より
少し安かったこともあり、
スペーシアで作ることにしました。

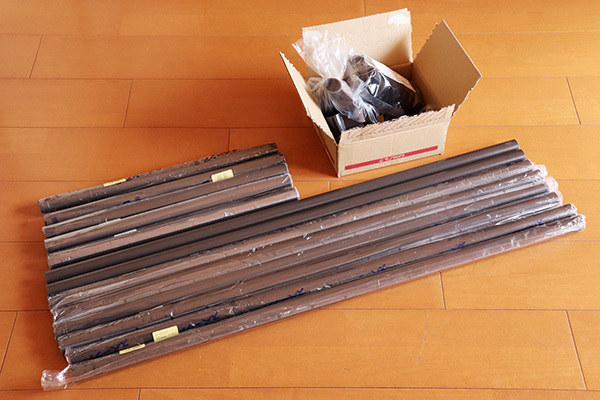

900mmを8本と450mmを5本購入。
ジョイントはこんな感じ。
天面に板を載せるつもりですが、
コーナーを渡す棚受けのパーツで組むのは
ちょっと不安を感じたので、
パイプ上に板を載せられる構造の
コーナーのジョイントパーツを使いました。
組み立てていると、
コーナー部とT字部のジョイントの
差し込みの深さが違うことが判明！
パイプの太さ分の段差が
出てしまいます(>_<)
予定を変更して・・・
奥の真ん中の補強脚は
なくすことにしました(^_^;)
組み上げ作業ざっと15分ほど。
形になりました。
本当はジョイント部分を
溶着して使用しなければならないのですが
使用しない時にバラせないのと困るので
このまま使用してみます。
もし使用中に抜けると怖いので
ジョイント部分はテープで補助。
この上に乗せる板の寸法を計って
2枚の合板から切り出しました。
わが家には収納場所があまりないので
外した時にあまり嵩張らないことと
センターに渡しているパイプに
しっかり乗ることを考え3分割にしました。
もちろんホームセンターの
カットサービスを利用しましたよ。
板代をケチって薄めの板にしたので、
ちょっと頼りない！？(^_^;)
しかも反ってる！(>_<)
仕方ないので
とりあえずガムテープで連結(^_^;)
うーん、めっちゃカッコ悪い！！

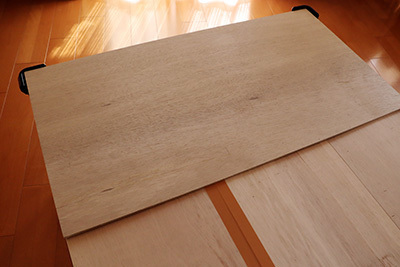

余っていた板も乗せることにしました。
端はパイプの上に乗っているので
強度的にはこれでまぁ大丈夫でしょうwww
車に乗せてみました。
板も乗せてみました。
キャンプ道具も積んでみます。
今までは物をある程度置いてから
倒れないように端に立ててきた長尺物が
下のスペースに寝かせて収納でき、
いつでも出し入れできるので
これは助かりそうです(*^^*)
・・・！？
とそこで気づいたことが！
脚が浮いてる！？
座席を床下収納する時の
シートを回転させる軸の部分が
床面より少し高くなっているため、
脚がそこに乗ってしまっているようです。
う〜〜ん(>_<)
脚がしっかりすると思って
はじめにした変更が
災いしてしまったようです(>_<)
ということで、
後日、改良します。
つづく
